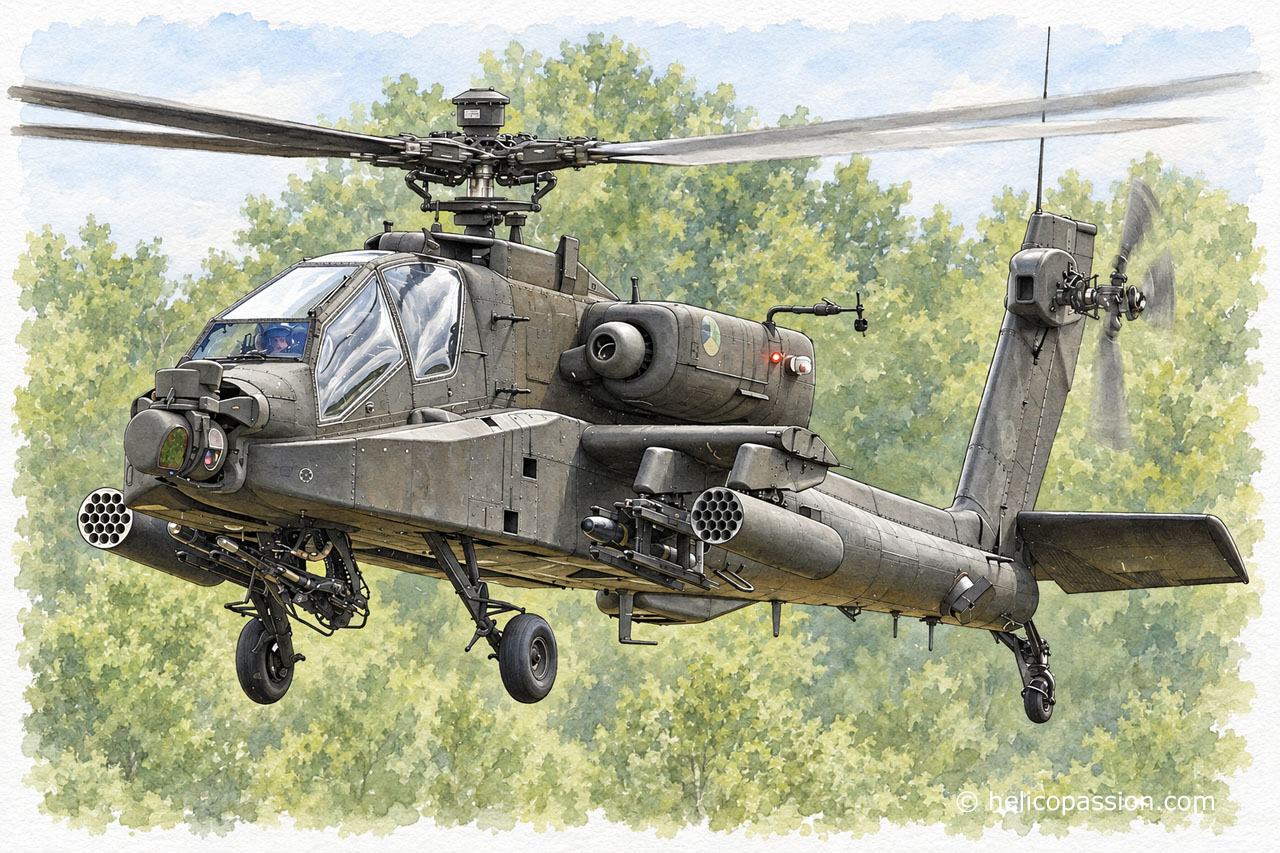

AH64 Apache - Présentation et caractéristiques

L'hélicoptère d'attaque Boeing AH64 Apache a été conçu pour stopper les colonnes de chars russes en cas de conflit en Europe. Il a été le premier hélicoptère tous temps : nuit et mauvaises conditions météo. Il a été engagé massivement pendant la Guerre du Golfe et plus récemment en Afghanistan et en Irak.

Le plus connu des hélicoptères d'attaque est aussi le plus controversé : tirs fratricides lors de la Guerre du Golfe, lourdeur de maintenance (ses détracteurs voient en lui "un ensemble de pièces détachées" et le surnomme la "reine du hangar"), crash mortel au Kosovo, trop nombreux appareils touchés en Afghanistan et en Irak.

Signes de reconnaissance

• Equipage en tandem, poutre de queue très longue
• Rotors conventionnels, rotor principal à 4 pales, rotor arrière à 4 pales en X
• Train d'atterrissage avec 2 roues à l'avant et une à l'arrière
• Canon sous le ventre de l'appareil
• Ailerons d'emport droits
• Radar de mât sur les AH64 Apache Longbow

Variantes :

AH64A Apache

AH64D Apache Longbow, avec radar de mât

Repères historiques et industriels

Dates 1er vol : 1975 (YAH64), AH64A en 1983

Production : Entrée en service en 1986, missiles air-air en 1989, AH64D Longbow en 1992, programme de modernisation en 2001 (rotor 5 pales, fuselage plus léger, emport de missiles air-air Stinger en bout d'ailerons, avionique)

Caractéristiques techniques

Dimensions :

• Rotor : 14,6 m
• Largeur rotors tournants : 17,7 m
• Longueur fuselage : 15,5 m
• Hauteur : 4,6 m

AH64A Apache

AH64D Apache Longbow

Poids :

Vitesse : 260 - 300 km/h

Autonomie : 480 km, 1900 km avec réservoirs supplémentaires

Equipage : 2 hommes (pilote à l'arrière, commandant de bord/tireur à l'avant)

Pilote équipé de son viseur de casque

Transport : non

Armement :

• Canon 30 mm (x 1200, H+/-110°, V+11°/-60°)
• Roquettes 70 mm
• Missiles air-sol Hellfire (45 kg chaque, 16 au maximum)

Tir de roquettes, notez l'inclinaison du pod roquettes vers le bas

(Photo André Bour - Helicopassion)

(Photo André Bour - Helicopassion)

Ces 2 photos permettent de se rendre compte de l'amplitude de visée verticale du pod roquettes

Autres :

• Résistance aux tirs de 12,7 mm, 23 mm pour certaines parties dont les pales
• Option avec pales repliables, facilite le stockage sur un navire et évite les délais de démontage et de remontage des pales lors d'une projection par avion

Un AH64 Apache anglais avec les pales repliées à bord du navire porte-hélicoptères HMS Ocean
